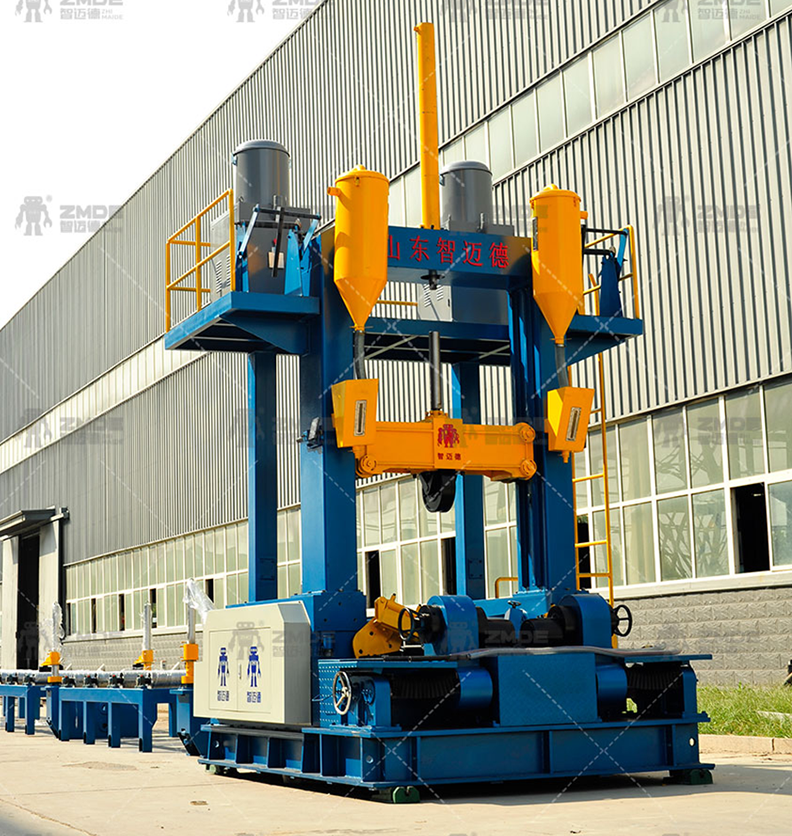

H型鋼組焊矯一體機中的一些專利技術

編輯：智邁德 更新：2022-04-19 點擊：0 次

在H型鋼組焊矯一體機中有很多的專利技術，其中H型鋼組立對中夾緊裝置是智邁德股份有限公司的專利技術。

此專利技術是H型鋼組焊矯一體中的組立對中夾緊裝置，其中包括了腹板對中夾緊裝置和翼板對中夾緊裝置。

其中：所述腹板對中夾緊裝置包括對應于腹板的兩側分別轉動安裝于所述左支座與所述右支座上的腹板對中夾緊絲杠，兩所述腹板對中夾緊絲杠軸線重合且旋向相反，所述腹板對中夾緊絲杠的內端套裝有腹板對中夾緊滑座，所述腹板對中夾緊滑座的外端安裝有腹板夾緊輪，兩所述腹板對中夾緊絲杠的外端分別與同步驅動裝置相連接。

本實用新型能夠準確、快捷地實現H型鋼翼板和腹板的自動對中和夾緊定位，大大提高生產效率，降低工人勞動強度；本實用新型結構設計合理，操作自動化程度高，便于推廣應用。

【技術領域】

本實用新型涉及H鋼結構焊接制造，尤其涉及一種H型鋼組立對中夾緊裝置。

【背景技術】

焊制H型鋼廣泛應用于工業、建筑、橋梁等制造領域。H型鋼在焊接成型過程中，都需要對翼板和腹板進行對中組立，然后再進行焊接工序，其中對中組立的效果直接決定著生產效率以及H型鋼的精度。

現有技術中組立機的組立機構存在以下問題:(I)如圖5所示，通過機體兩側的手輪15轉動絲杠，實現翼板13或腹板14對中組立，采用這種方式時，隨著翼板13或腹板14寬度規格、精度頻繁變化，以及沿著長度方向前進出現卡死現象時，需要人工進行頻繁干預調整，不僅工作效率低，而且工人的勞動強度大；(2)如圖6所示，機體一側設有手輪15，另一側采用自動夾緊，采用這種方式時，隨著翼板13或腹板14規格、精度頻繁變化，也需要人工進行頻繁干預調整，工作效率低；并且當同一條翼板13后部變寬或變窄，沿著長度方向前進時，如不立即進行人工調整，翼板13的對稱中心面會自動偏離腹板14的對稱中心面。

此專利技術的發明應用，能夠準確、快捷地實現在H型鋼組焊矯一體機上面翼板和腹板的自動對中和夾緊定位，大大提高生產效率，降低工人勞動強度；結構設計合理，操作自動化程度高，便于推廣應用。
